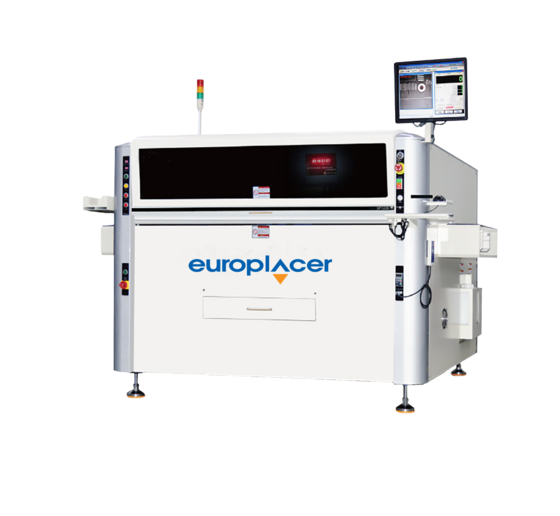

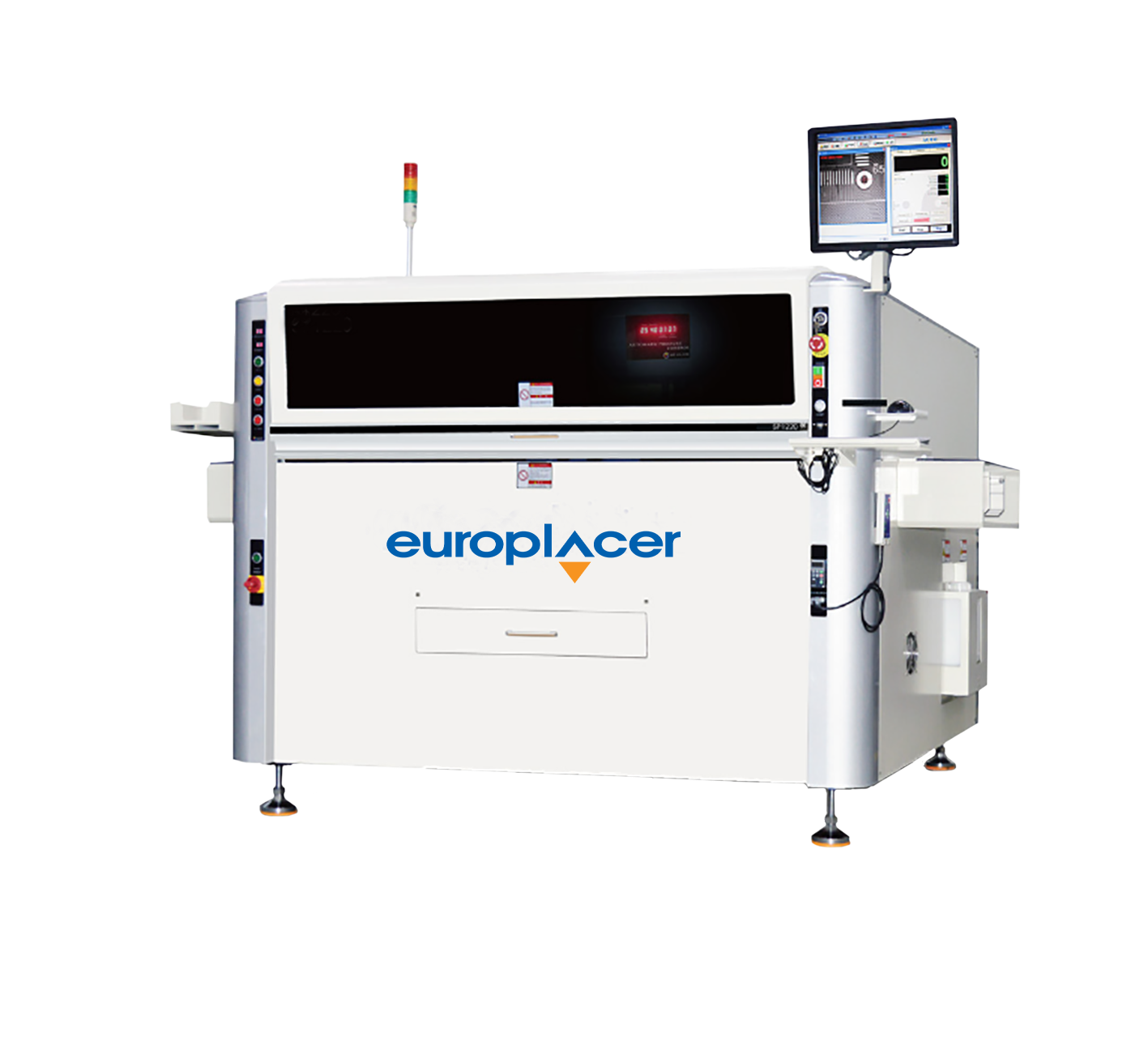

EP1220 Long Board Screen Printer

EP1220 hanterar skivor upp till 48 tum (1220 mm) långa och 20 tum (508 mm) breda, perfekt för LED-belysningstillämpningar. Den långa kortets skrivare levererar utskriftsnoggrannhet till 12,5 µm vid 6-sigma och använder fyra referenspunkter för att optimera uppriktningen, parallellt med repeterbarhetsprestandan för våra plattformar i EP700-serien.

Den långa kortets skrivare använder ett uppfinningsrikt rengöringssystem för understenciler som arbetar i X-axeln för att minimera användningen av rengöringsmedel. Avancerad automatisering står i centrum för våra plattformar för långa screenskrivare.

EP1220 har laserstyrd manuell positionering av stödstift som standard och helautomatisk placering av verktygsstift som tillval. SPI-tekniken är inbyggd i EP1220-maskinerna, vilket ger inbyggd 2D-inspektionskapacitet.

Egenskaper:

Machine alignment repeatability +/-12.5μm @ sigma

Machine process accuracy +/-25μm @ 6 sigma

Core Cycle time 14 seconds

Stencil size min / max 736mm x 736mm / 1500mm x 736mm

PCB size min / max 80mm x 80mm / 1220mm x 508mm

PCB Thickness 0.4mm to 6mm

PCB Weight (max) 10kg

PCB Underside clearance 14mm (standard), 25 mm (optional)

PCB Clamping Top clamps, side clamps

PCB Support Magnetic pins, support block, vacuum block, vacuum pins

Stencil positioning Automatic

Transport direction L to R (standard), R to L (optional)

Conveyor width adjustment Fully Automatic

Under Stencil Cleaner Wet, dry, vacuum, air

Squeegee Pressure 4-20 kg

2D Inspection Paste presence/absence, bridge detection

Laser Guided Tooling Pin Placement Included

3D Stencil Solder Paste Management Included

Closed Loop Squeegee Pressure Control Included

Traceability Included

SPI Closed Loop Included

Product Changeover 2 minutes

New Product Set Up 5 minutes

Software Windows Operating System

Air Supply 6 Bar (85 psi)

Power Supply 220V Single Phase, Max. 1Kw 50/60Hz

Dimensions 2250mm x 1423mm x 1460mm
